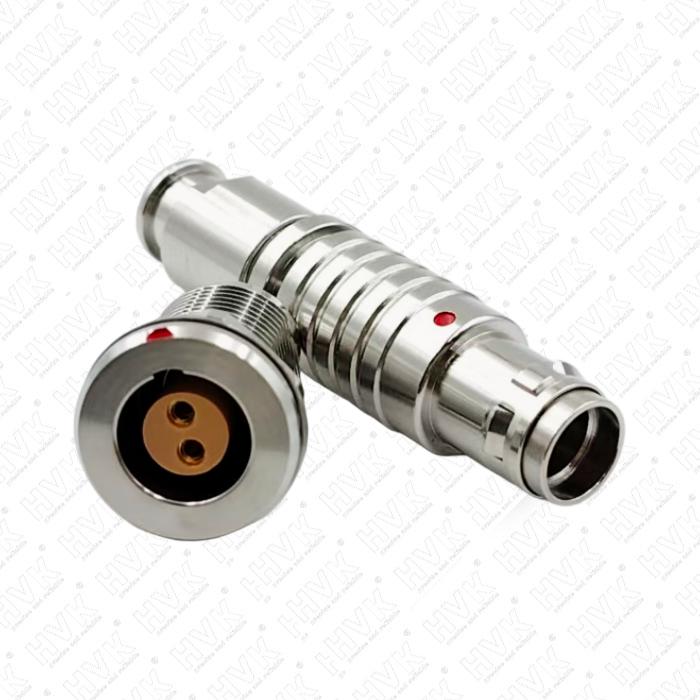

無磁航空插頭并不是把普通圓形航空插頭的鋼制外殼換成黃銅那么簡單，它是在標準航空電連接器平臺（如Y50、MIL-DTL-38999、J30J等派生型號）上，把每一處可能引入鐵磁性的零件都重新選材、重新工藝化處理后的特種連接器。它的核心結構仍然延續普通航插的四大功能模塊，即外殼、絕緣體、接觸件和鎖緊及附件系統，但每一模塊的內部構成和材料邏輯都圍繞低磁導率、低渦流、低剩磁三個目標重寫。

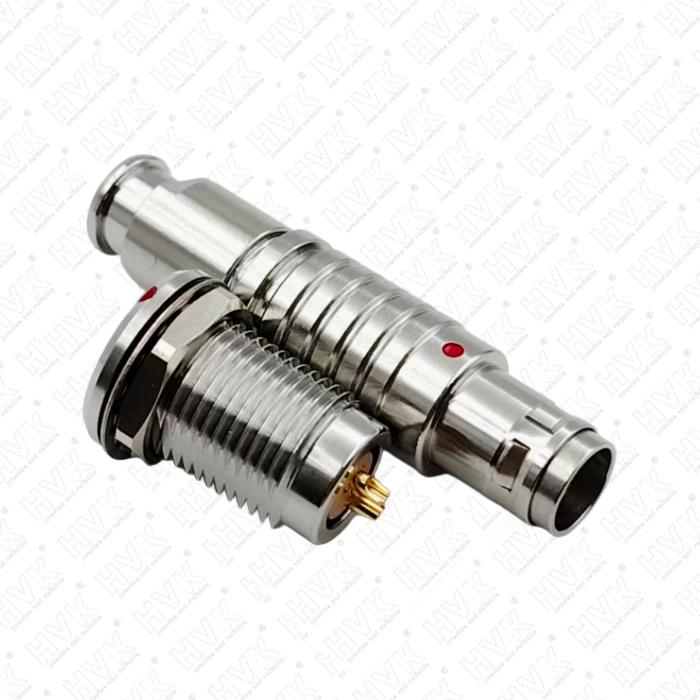

外殼是無磁航插的第一道結構屏障，承擔機械保護、面板安裝定位、電磁場透明化三重角色。普通航插外殼多用304/316不銹鋼、碳鋼或鍍鎳鋁合金，這些材料相對磁導率μr可達數百到數千，在MRI的3T場或量子實驗的弱磁環境中會被瞬時磁化，成為偽影源。無磁型號的外殼改采鈦合金（TC4、TA2，μr≈1.00005）、無磁鈍化奧氏體不銹鋼（需逐只磁分選的316L）、鋁青銅或無鐵磁性黃銅，也有輕量化場景直接用PEEK、PEI（Ultem）注塑殼體。鈦合金殼體在保持強度的同時電導率僅為銅的約3.8%，能大幅壓低交變磁場下的感應渦流，這是它適配強磁場的關鍵物理基礎。外殼內仍保留普通航插的鍵槽、定位銷、法蘭盤和尾部附件接口，確保面板開孔與原平臺互換。

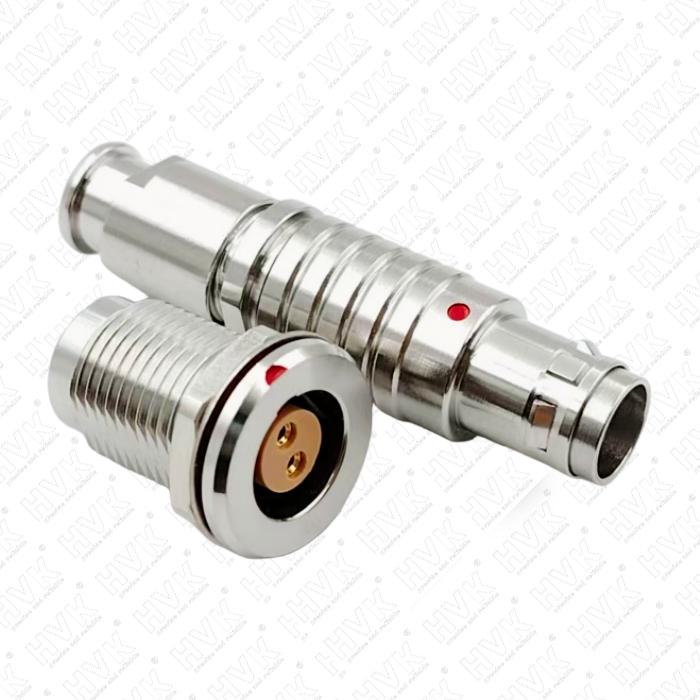

絕緣體也叫基座或安裝板，是無磁航插中最容易踩坑的環節。很多設計者只盯金屬件去磁，卻忘了普通尼龍、PBT里加了玻璃纖維或礦物填料，部分填料含鐵礦物，同樣會貢獻磁化率。無磁型號的絕緣體嚴格限定為PEEK（聚醚醚酮）、PTFE（聚四氟乙烯）、PPS或純陶瓷，這些材料μr≈1，且在強磁場中不生渦流、不釋氣、耐溫等級覆蓋航標要求（PEEK連續使用溫度約250℃）。絕緣體負責把多根插針按設定間距排定，并保證針間耐壓與針殼間絕緣電阻，常做成帶定位鍵的柵格或鏤空結構，既減重又切斷內部環形導體回路，避免形成磁路閉合。

接觸件是電氣傳輸?shù)恼嬲诵模刹遽槪?yáng)性）和插孔（陰性）成對組成。無磁航插的接觸件基體棄用普通黃銅加鍍鎳工藝，改用鈹銅、磷青銅、無氧銅或鋁青銅，這些合金μr≈1且彈性好；表面處理禁用鎳底層，直接鍍高純金（信號針）或鍍無磁銀（大電流針），金層厚度常≥0.8μm以保接觸電阻≤8mΩ。插孔彈性結構沿用雙曲面線簧或冠簧，保證上萬次插拔后接觸壓力穩定。同一只插頭里常混裝功率接觸件（線徑粗、載流大）和信號接觸件（線徑細、傳毫伏級傳感量），兩者靠絕緣體物理隔離防耦合，這是它能在磁敏感設備里同時走動力和弱信號的前提。

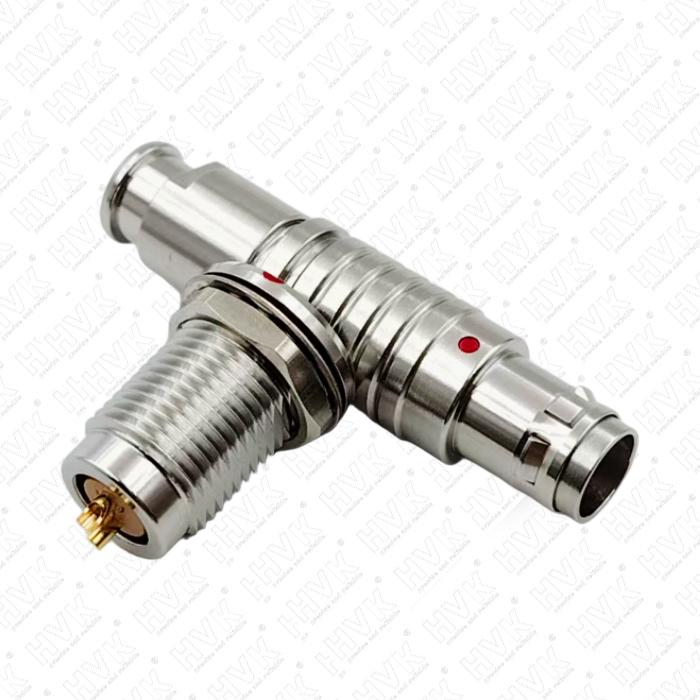

鎖緊與耦合機構決定插頭在振動、熱循環下的連接可靠性，無磁版本完全繼承普通航插的螺紋鎖緊、卡口快鎖或推拉自鎖形式，但鎖緊環、卡圈、彈簧、螺釘全部剔除Fe/Ni/Co元素。比如螺紋環用鈦棒車削，卡簧用鈹銅絲繞制，尾部電纜夾用鈍化鈦或不銹鋼（磁分選合格件），密封圈用全氟醚或硅橡膠（不加鐵氧體填料）。防誤插鍵位、二次鎖緊、應力釋放尾罩也都按原平臺尺寸保留，所以無磁航插可以原位替換同型號普通航插，面板不需要改孔。

附件與尾部處理是最后一塊拼圖。無磁航插的電纜壓接套筒、屏蔽環（內部可設360°屏蔽層但用鈹銅箔而非鋼網）、標識牌、密封圈全部按無磁清單采購，連裝配用的工裝夾具都不能帶磁性污染。成品下線后還要逐只或按批次用亥姆霍茲線圈、磁通門或ASTM A342法測體積磁化率，行業門檻通常χv≤10??，高端MRI/量子場景壓到5×10??以內，殘磁趨近零才算合格。

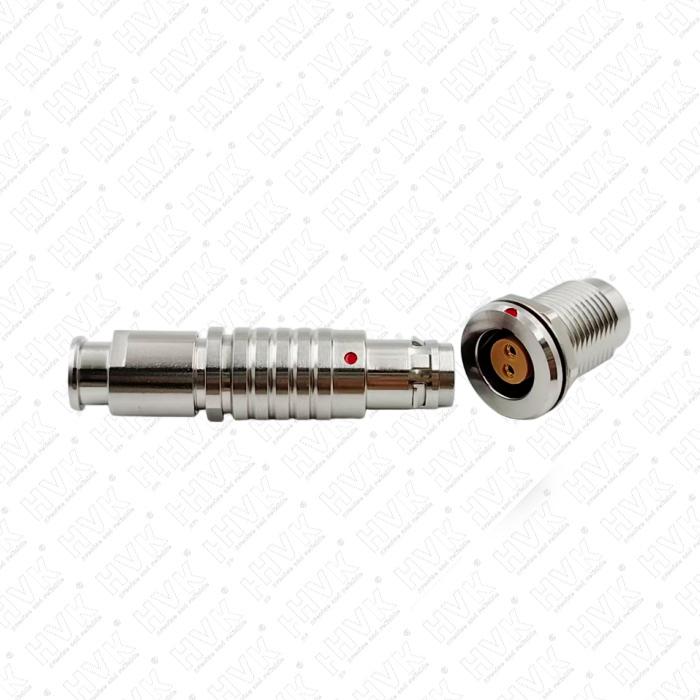

把以上模塊合起來看，無磁航空插頭的核心結構可歸納成一條鏈：鈦/無磁銅合金外殼提供透明于磁場的力學外骨骼，PEEK/PTFE絕緣體切斷內部磁路并定針位，鈹銅鍍金接觸件完成低阻導通，全無磁鎖緊附件保證振動下不松脫，最后用逐只檢磁把關。它和普通航插的區別不在形狀，而在每一個螺絲、每一層鍍膜、每一克填料都被磁化率指標重新篩過。這也是為什么在核磁共振射頻線圈、衛星磁通門、粒子加速器束流室、潛艇消磁艙段里，普通鋼殼航插會成干擾源，而無磁版能安靜地透明存在于強場之中。
