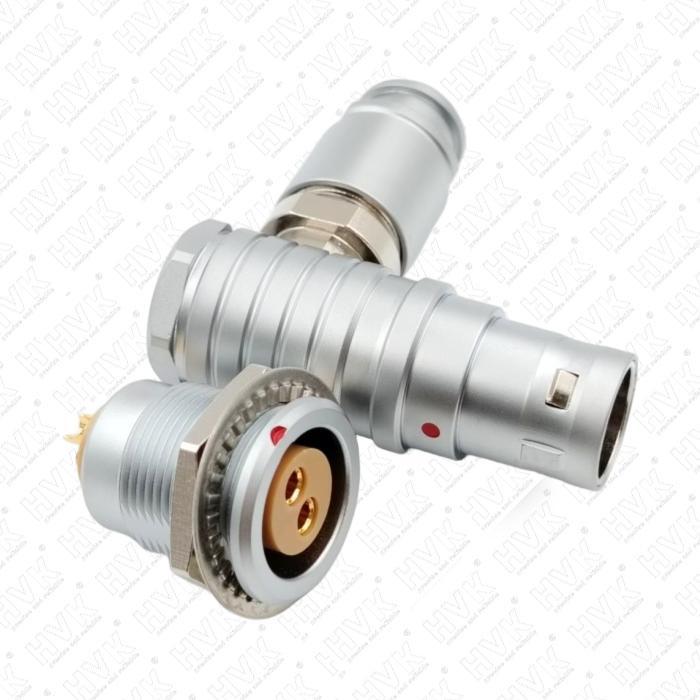

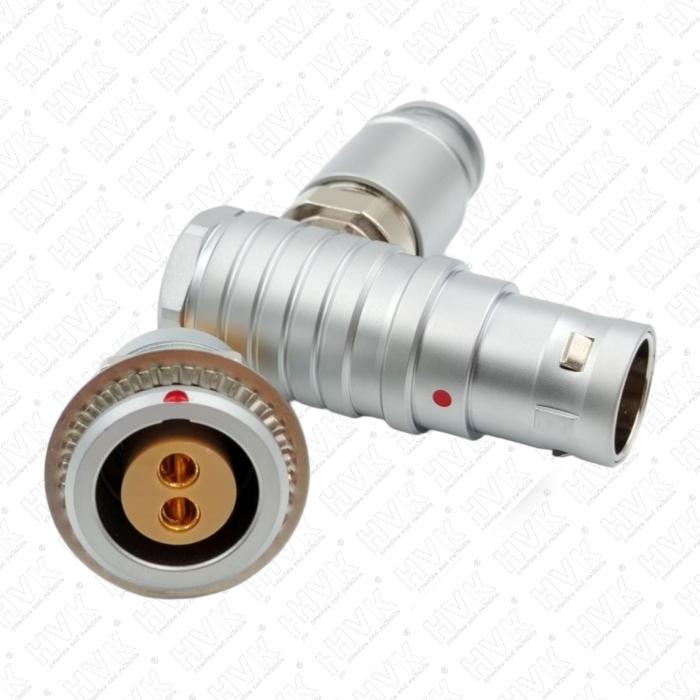

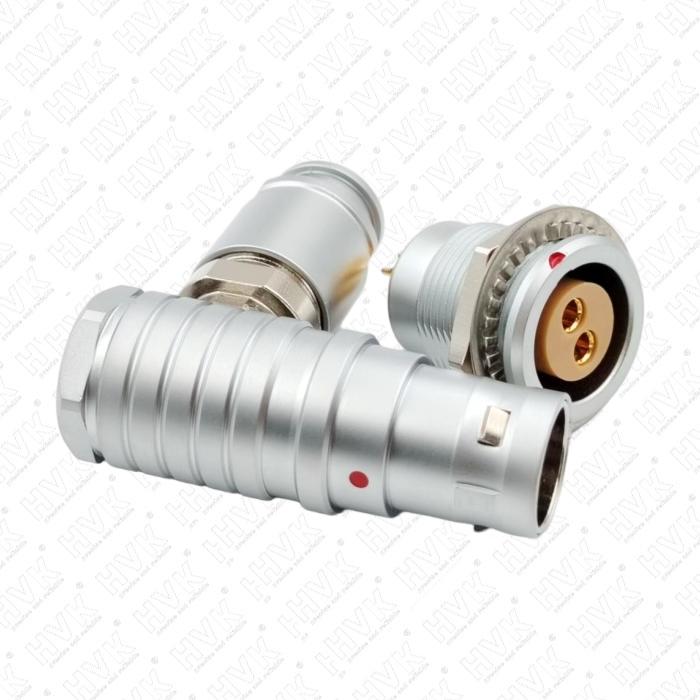

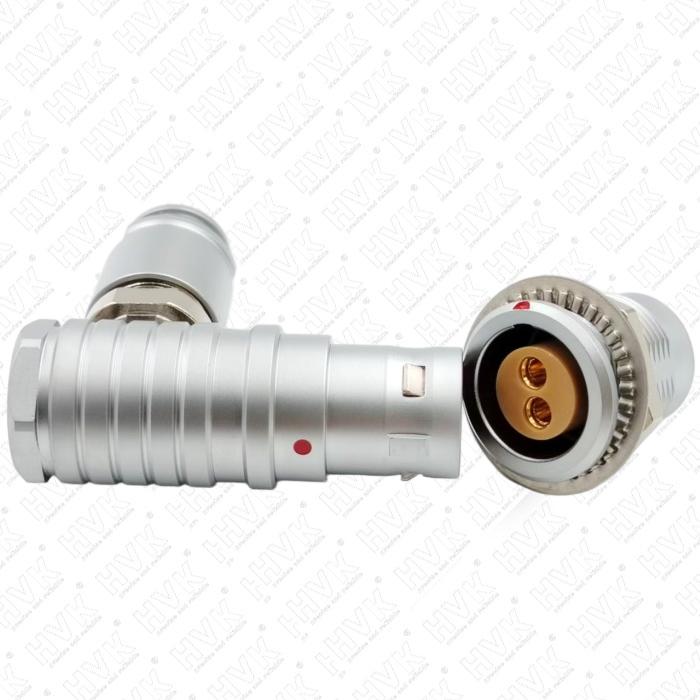

90度彎頭航空插頭（Right-Angle / 90° Elbow Military Circular Connector），通常指插頭殼體軸線與插座（或線纜出口方向）呈90°垂直的圓形電連接器，常見于機柜后壁、PCB板邊、狹小設備艙等空間受限場合。其芯數（Contacts / Way Count）范圍主要由殼體系列尺寸（Shell Size）、接觸件直徑（Contact Gage）及是否帶屏蔽/接地/氣路/同軸插孔決定，不同標準體系下略有差異，但工業與軍工常用范圍具有高度一致性。

在通用螺紋鎖緊航空插頭體系（符合MIL-DTL-26482/GJB598或DIN 41652，即常說的"Y50/Y11/M12航空插頭"）中，90度彎頭版本的芯數范圍通常為：

• 微型系列（Shell Size 08-10，≈M8/M12小殼體）：常見 2芯、3芯、4芯、5芯、6芯、7芯、8芯、9芯、12芯。其中2～5芯最常見（傳感器、接近開關、電源），8～12芯多見于緊湊多信號采集，受限于殼體直徑，12芯已是此檔上限，再往上需升一檔殼體。

• 標準系列（Shell Size 14-24，對應MIL-C-26482 Series I/II 殼體編號14、16、18、20、22、24）：90度彎頭插頭芯數常見范圍為 2芯～61芯（含55芯、61芯高密度版），具體為：

• Shell 14（≈14mm插接圓）：通常 2～19芯（常用7、9、12、14、19芯）

• Shell 16（≈16mm）：通常 2～26芯（常用9、14、19、24、26芯）

• Shell 18（≈18mm）：通常 2～32芯（常用19、24、26、32芯）

• Shell 20（≈20mm）：通常 2～41芯（常用26、32、37、41芯）

• Shell 22（≈22mm）：通常 2～55芯（常用37、48、55芯）

• Shell 24（≈24mm）：通常 2～61芯（常見55、61芯，高密度排列）

標準系列中，最常用芯數為7、9、12、14、19、24、26、32、37、48、55芯，90度彎頭與直頭插頭在芯數上通常保持一致（同一Shell Size內可選芯數相同），但大芯數高密度版本在彎頭結構中因內部絕緣體分型及尾部線纜彎曲空間限制，部分廠商可能不提供全部芯數組合，實際選型需核對具體型號樣本。

在M23/M40重載航空插頭（用于伺服反饋、編碼器、工業以太網+電源復合）中，90度彎頭版本常見芯數為：

• M23：6芯、8芯、12芯、17芯、19芯（常含3×電源 + 4×信號 + PE，或17/19芯純信號用于EnDat/Hiperface編碼器）

• M40：6芯～42芯（多見于多軸機器人關節，含電源+信號+屏蔽）

在微型D-sub或微型推拉自鎖體系（如LEMO F系列彎頭、ODU彎頭）中，芯數范圍多為 2～30芯（典型2、3、4、5、7、9、12、16、19、24芯），受推拉自鎖小型殼體限制，極少超過30芯。

需特別注意幾點工程現實：

1. 芯數與接觸件規格綁定：同一殼體，若使用粗插孔（如16#，載流13A），芯數少（如7～12芯）；若用細插孔（20#或22#，載流3～5A），可高密度排列，達37～61芯。90度彎頭內部絕緣體分型需與接觸件排列圖（Insert Arrangement）嚴格對應，不可混用。

2. 彎頭結構對線纜彎曲半徑的限制：大芯數彎頭插頭后部出線方向改變90°，內部接線端到尾部夾緊點距離短，多芯粗電纜（如19×1.5mm2）彎折困難，實際工程中常因此被迫降檔殼體或改直頭+彎管，選型時應核對該型號允許的最大包容纜徑。

3. 特殊插孔占用芯位：若含同軸（BNC/TNC）、氣路、光纖或接地插孔，這些會占用標準芯位，標稱"19芯"可能實際為16信號+1同軸+2接地，需按插入排列圖（Insert Layout，如A/B/C/D型排列）確認有效信號芯數。

4. 軍標與國標一致性：國產GJB598（對應MIL-DTL-26482）、GJB599A（對應MIL-DTL-38999）中，90°彎頭插頭芯數范圍與上述相同——MIL-DTL-38999 III系列（Shell 09～25）彎頭版通常提供 3～128芯（微型版3～31芯，標準版9～128芯，高密度版達100芯以上），但128芯屬極高頻或軍用航電專用，普通工業設備罕見。

總結來說，工業與軍工常用90度彎頭航空插頭的芯數范圍是2芯至61芯，其中微型（M8/M12類）多為2～12芯，標準圓形（26482體系）為2～61芯，重載（M23/M40及38999）可達百余芯但非常規。實際選型時，應以具體殼體尺寸（Shell Size）、接觸件規格（Gage Size）及廠家Insert Arrangement表為準，并兼顧彎頭尾部對多芯粗纜的彎曲容納能力。
