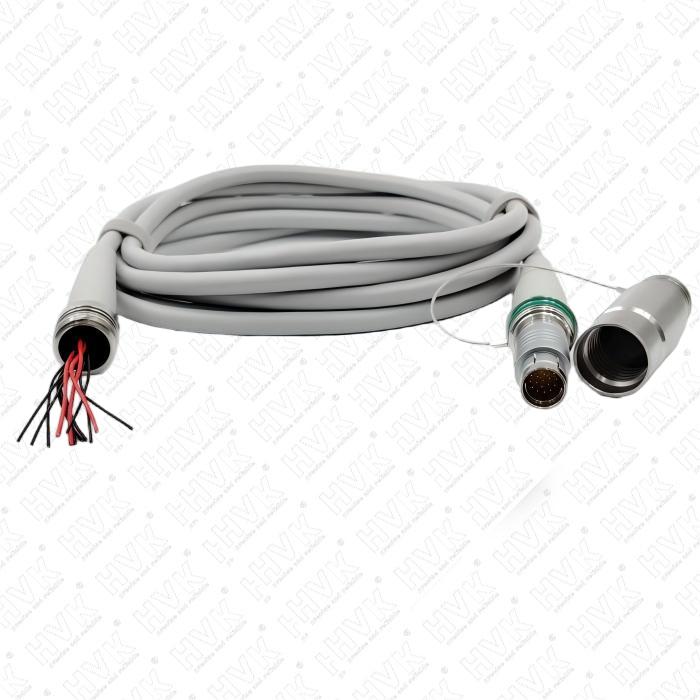

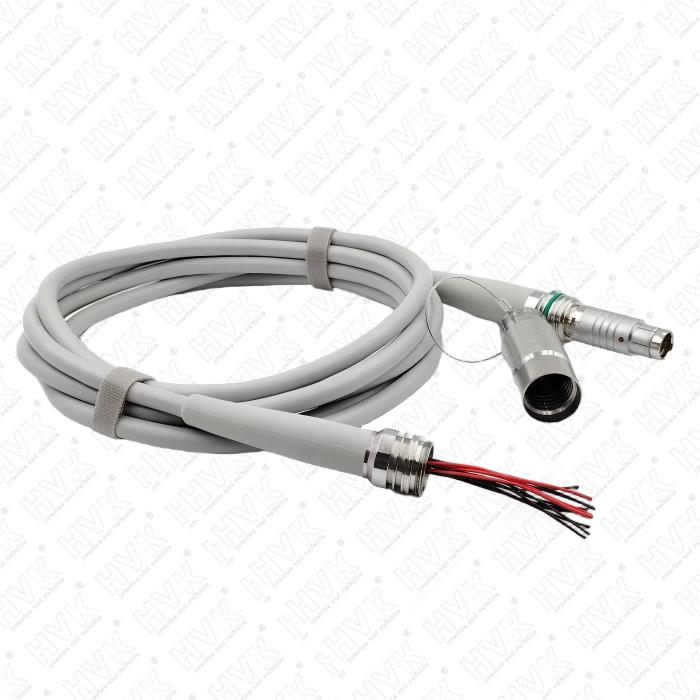

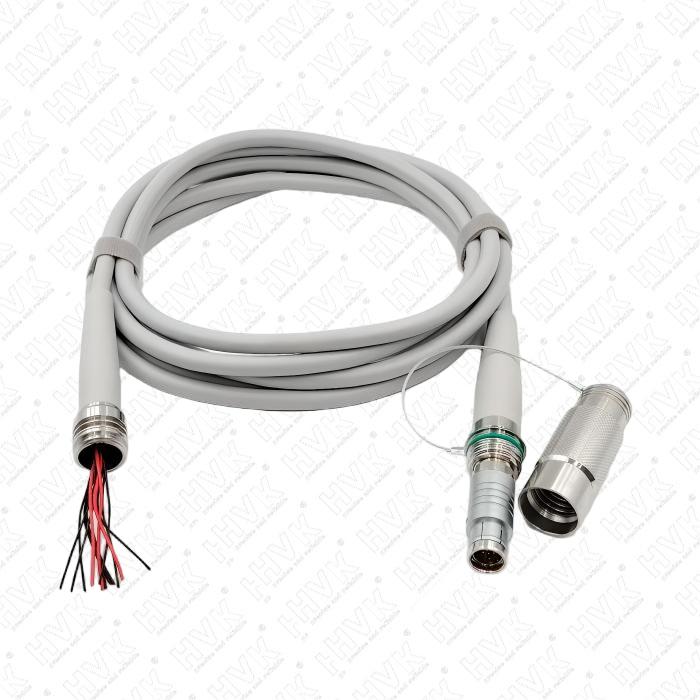

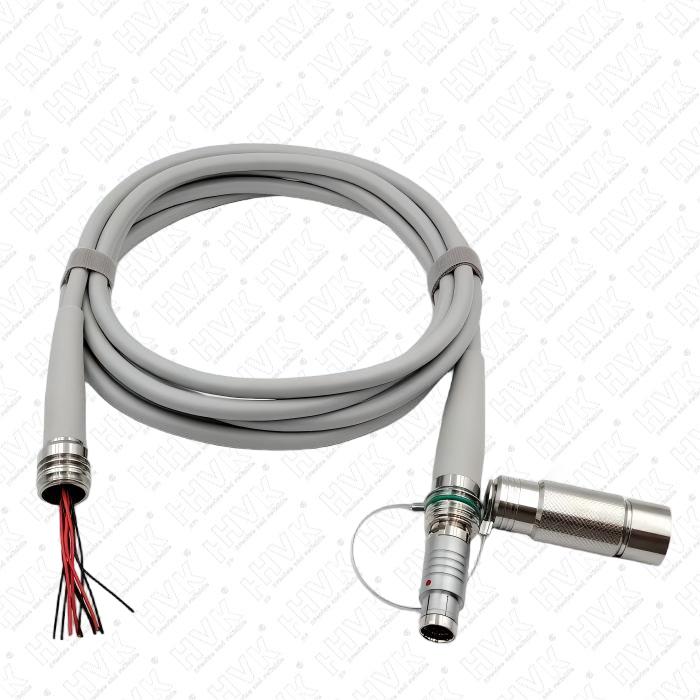

內窺鏡線纜中的“導光束”和“圖像束”是兩套功能截然不同但協同工作的核心光路組件，它們共同支撐起醫用內窺鏡“看見并看清體內”的基本能力。理解兩者的區別，需要從光源傳輸、成像原理以及臨床應用三個維度切入。

導光束（Light Guide Bundle）的作用是“輸送光明”。它本質上是一束高純度的光學玻璃纖維（通常為石英玻璃或硼硅玻璃），專門負責將外部冷光源主機產生的高強度光線，無損地傳輸?shù)絻?nèi)窺鏡的前端，照亮人體內部器官或腔道。由于人體內是黑暗環境，沒有外部照明就無法成像，因此導光束是內窺鏡的“眼睛之燈”。它的核心性能指標是光通量傳輸效率和均勻性。優質的醫用導光束采用大芯徑光纖（直徑可達3-5mm），光纖排列緊密，端面拋光精度極高，能將95%以上的入射光送達目標區域。為了防止光線過熱灼傷人體組織，導光束傳輸?shù)氖墙?jīng)過濾光片處理的“冷光”，且光纖本身具有良好的隔熱性。在臨床使用中，導光束如果出現折斷或磨損，會導致光斑暗區、亮度不均，醫生視野變暗，直接影響手術的精準度。

圖像束（Image Bundle）的作用是“捕捉影像”。它是一束由數萬根甚至數十萬根微米級單絲光纖組成的精密傳像束，每根光纖都是一個獨立的像素點。當內窺鏡前端的物鏡將被觀察物體的光學圖像聚焦在圖像束的端面上時，圖像束會將這個圖像分解成無數個光點，通過光纖的全反射原理，將這些光點一絲不茍地傳輸?shù)骄€纜的另一端，再由目鏡或攝像系統還原成完整的圖像。圖像束的核心性能指標是分辨率（像素?cái)?shù)量）和對比度。早期硬管內窺鏡使用柱狀透鏡傳像，而現代柔性纖維內窺鏡（如胃鏡、腸鏡）則完全依賴圖像束。隨著技術發展，圖像束已從早期的1萬像素發展到現在的10萬像素以上，雖然仍無法與電子內窺鏡的CMOS芯片相比，但在某些超細徑或特殊角度觀察中仍不可替代。

兩者的協同工作構成了完整的視覺鏈路。在手術過程中，導光束在前方照明，照亮胃壁或血管；圖像束在后方取景，捕捉被照亮的細節。這種“一照一看”的模式，要求兩根光束在物理結構上必須緊密耦合但又互不干擾。在制造工藝上，導光束通常環繞在圖像束的周圍，或者并排排列，外層包裹著黑色消光涂層以防止漏光和串?dāng)_。線纜的彎曲和扭轉不應影響兩者的光學性能，這就要求光纖束具有極高的柔韌性和抗疲勞性。

從材料與結構上看，導光束對光纖的純度要求極高，但對單絲直徑的一致性要求略低于圖像束；圖像束則對光纖的幾何精度（如絲徑均勻性、排列規則性）要求近乎苛刻，因?yàn)槟呐乱桓饫w斷裂，都會在圖像上形成一個永久的黑點（死像素）。這也是為什么圖像束比導光束昂貴得多的原因。

在臨床應用中，兩者的維護重點也不同。導光束最怕過度彎折和高溫高壓消毒導致的端面老化。如果導光束折斷，會導致光通量驟降，視野一片漆黑。圖像束則最怕液體滲漏和暴力牽拉。一旦圖像束進水，光纖間的膠合劑會變質，導致圖像模糊或出現彩虹紋；一旦圖像束折斷，就會出現固定黑點或條紋，嚴重時整幅圖像碎裂。

值得注意的是，隨著電子內窺鏡的普及，圖像束的功能正在被CMOS芯片取代。現代電子內窺鏡將微型攝像頭直接安裝在鏡頭末端，通過電纜傳輸電信號而非光信號，徹底擺脫了圖像束的物理限制，實現了百萬像素的高清成像。然而，導光束依然不可或缺，因?yàn)殡娮觽鞲衅饕残枰獠抗庠凑彰鳌Ｒ虼耍谧钚碌碾娮觾?nèi)窺鏡線纜中，圖像束消失了，取而代之的是同軸電纜或差分信號線，但導光束依然是標準配置，且對光傳輸效率的要求更高（因?yàn)楦咔宄上裥枰鼜?qiáng)的照明）。

對于超細徑內窺鏡（如直徑小于1mm的神經外科鏡或血管內鏡），由于無法容納CMOS芯片，圖像束依然是唯一的選擇。在這些高端應用中，圖像束采用了“相干光纖”技術，不僅傳輸光強，還保持光的相位信息，結合激光掃描技術，可以實現共聚焦顯微成像，讓醫生在細胞層面觀察病變。

綜上所述，內窺鏡線纜中的導光束和圖像束，一個負責“照亮黑暗”，一個負責“帶回真相”。它們是內窺鏡視覺系統的左膀右臂，缺一不可。雖然電子技術的發展正在逐步替代圖像束，但在特定領域，精密的光纖傳像束仍具有不可替代的優勢。理解它們的工作原理，有助于醫護人員正確使用和維護這些昂貴的精密器械，確保每一次手術都能擁有清晰、明亮的視野。
